技術開発一覧/製品一覧TECHNOLOGY&PRODUCTS

技術開発一覧

○○○○○○○○イメージ

「プリンテッド・エレクトロニクス」

・印刷工法(プリント工法)で、電子デバイス(回路)を作成する技術です
・金属系有機系インクを印刷工法で回路化し、電子回路を動作する
・DPN(高精度吐出制御に必須)制御 (Drive per Nozzle / Drop volume
 correct per Nozzle) 化よる吐出液滴体積精度±1%
・高粘度吐出を実現する、任意波形-PZT駆動回路
・将来のRoll to Roll 製造につなげる。




      伸縮性・導電性ペースト・ストレッチャブル 事例



   「インクジェット精密吐出制御技術」
        OLED,有機半導体,ゼオコート,ポリイミドインク,金属系
        PEDOT/PSS,P3HT・PCBM その他の吐出可能

高粘度・高速・多量・距離〜40mm吐出可能
フィルム上への成膜(50nm〜2μm厚み


   「デジタルサーボ制御」技術
  電流ベクトル制御プログラム(d−q座標変換)
   を3相PWM・デジタルサーボで実現できます
  ARM Cortex-M3シリーズ 各社のμCPU対応

     ベクトル制御



製品一覧

○○○○○○○○イメージ

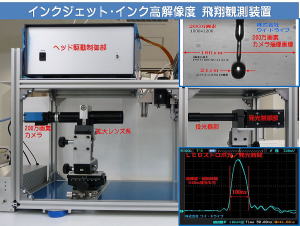

「インクジェット液滴・
    高精度飛翔観察装置」

インクジェット液滴
     画素分解能     0.1μmで計測
     液滴計測精度        ±1%
     高速発光回路    100nS発光
   (秒速10mの液滴が、ほぼ停止して見える)

   ※.1滴の重さを量る、
      0.1ng分解能の重量計測を検討を
     されている方はご相談ください
飛翔観測装置へ

インク重量計測へ

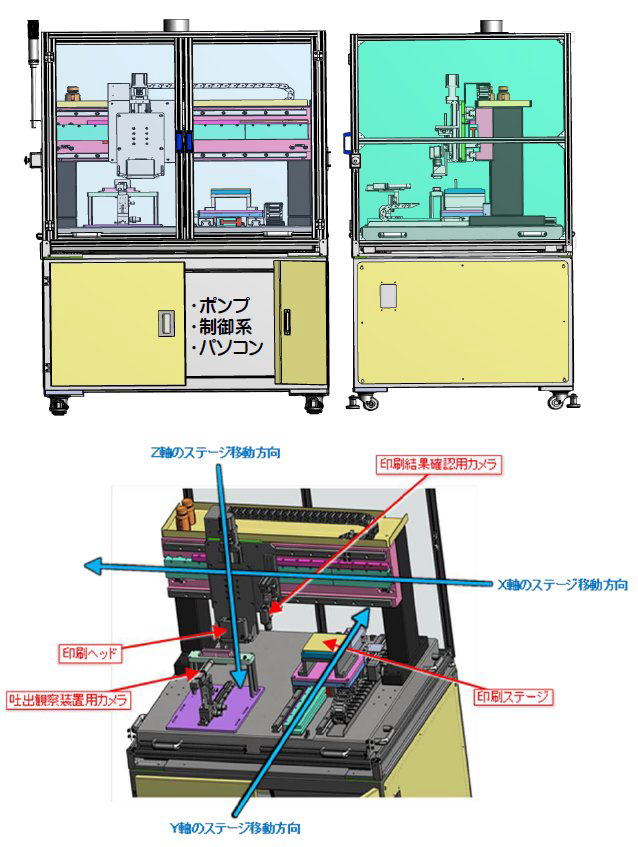

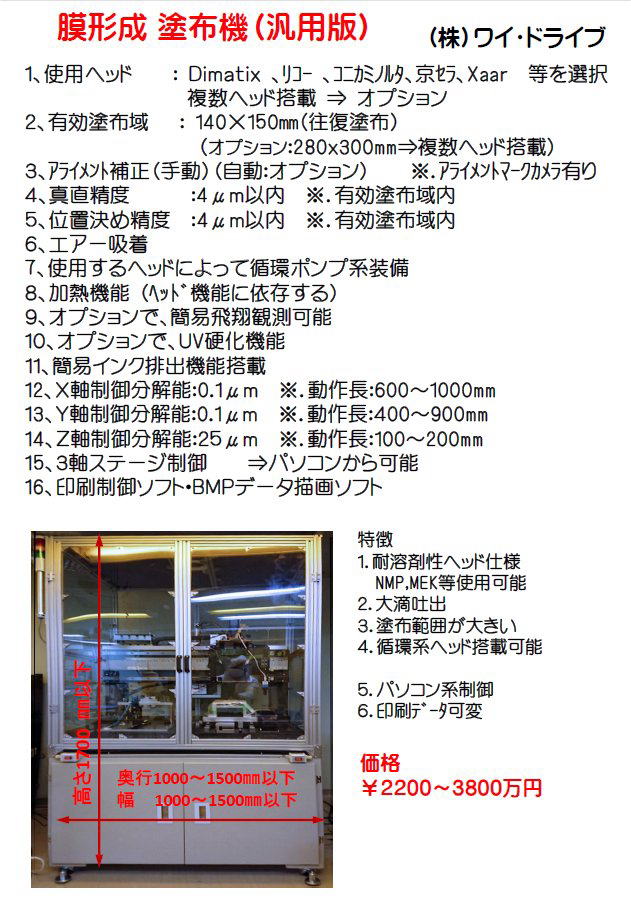

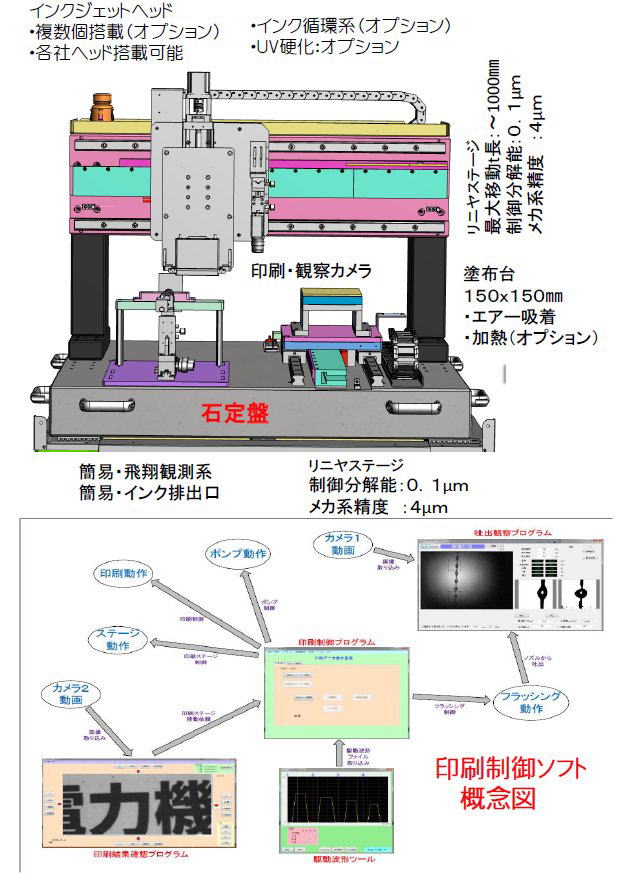

「インクジェット塗布装置」 : 一般的な印刷実験機の構成

 対応可能ヘッド   : 各社可能です

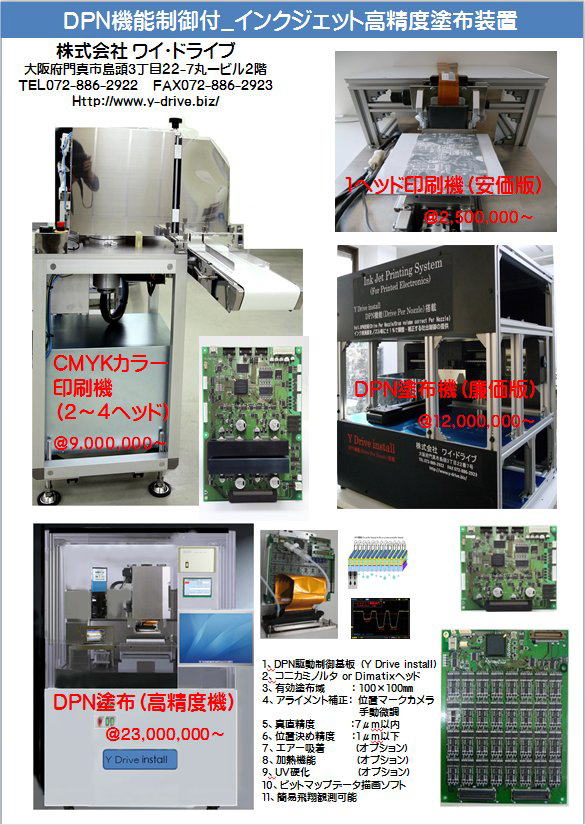

  インクジェット印刷
 ・DPN機能付きもあります

 ・高精度印刷機もあります。(印刷位置精度 1μm
塗付・印刷装置へ




各社のインクジェット吐出制御基板開発を受託中です

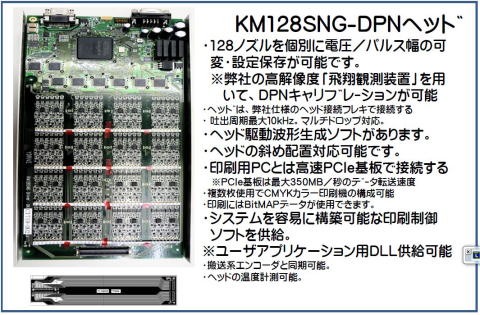

 DPN制御機能ヘッド

   コニカミノルタ社:KM256LNB、KM128SNG  等
   Dimatix社   :SE3 等


 通常機能ヘッド
   リコー社、京セラ社、コニカミノルタ社、Dimatix社、その

当社で開発済み インクジェットヘッド制御基板
     リコーインダストリー(株)GEN5ヘッド制御基板

  GEN5

  印刷機開発用 スターターキット
  GEN5制御AMP・印刷制御ソフト込(CMYK可能)
   ⇒
総額¥530万円(基板4枚付き)
     ※.1基板2ヘッド制御基板

GEN5



      京セラ(株)KJ4A/B ヘッド基板
   KJ4

 印刷機開発用 スターターキット
  KJ4A/B制御・印刷制御ソフト込(CMYK可能)
   ⇒
総額¥494万円(基板8枚付き)

KJ4

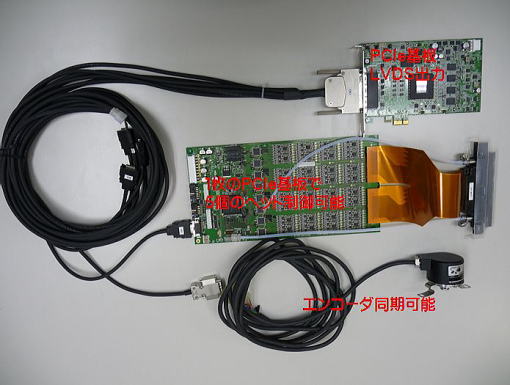

コニカミノルタ(株)KM256LNB-DPN 駆動基板
KM256


・KM256LNB-DPN用ヘッド駆動基板です。
 KM256LNB-DPNをフルスペックで制御可能です。ノズル毎に電圧/パルス幅の可変が可能です
 最大吐出周期10kHz。マルチドロップ対応。搬送系エンコーダと同期可能。ヘッド斜め配置対応可能。
 印刷はBitMapデータが使用できます。印刷制御ソフトもあります。
 パソコンとは専用のPCIe基板を介してLVDS通信で行います

印刷機開発用 スターターキット

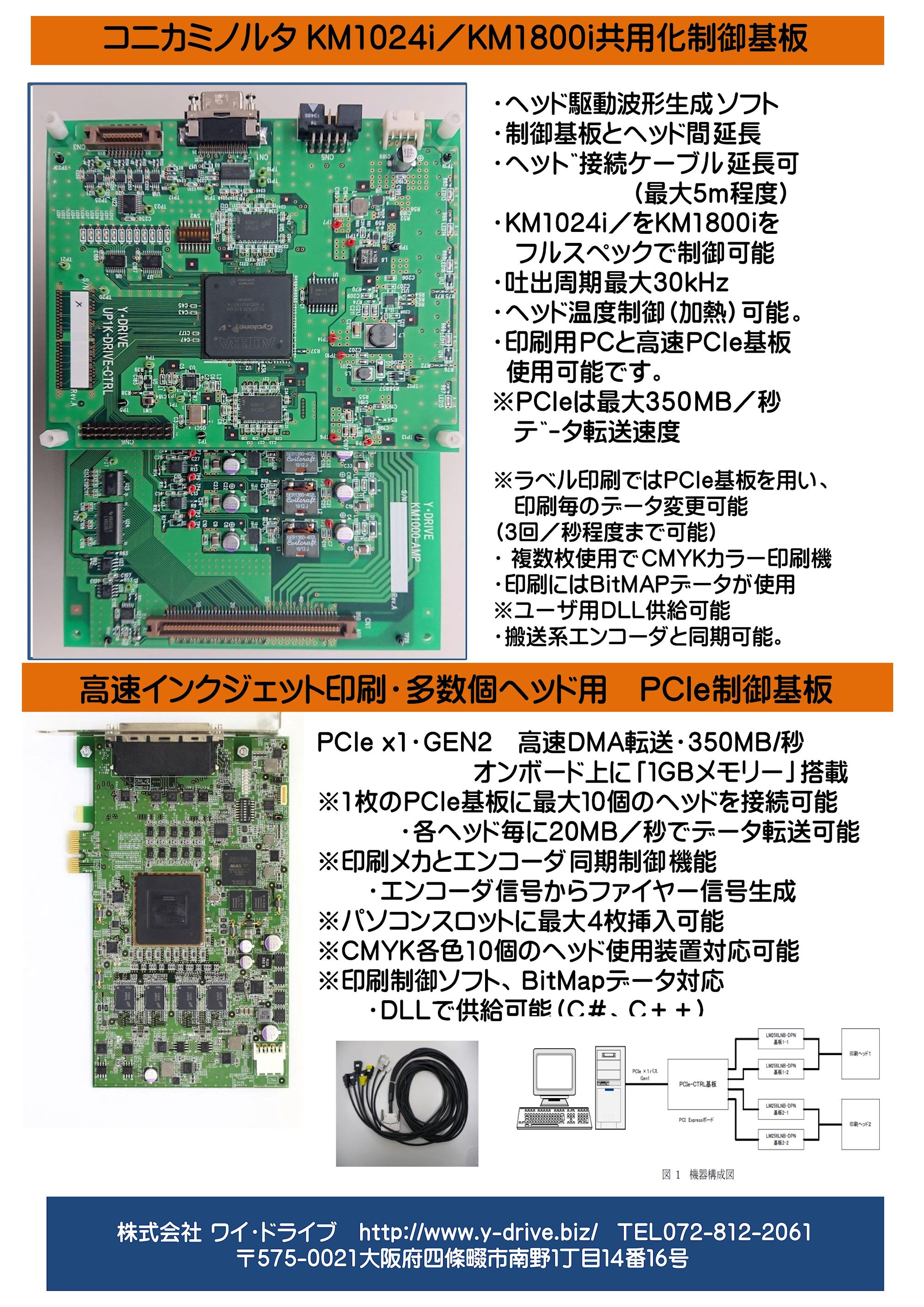

KM1024i制御AMP・印刷制御ソフト込(CMYK可能)
   ⇒
総額¥490万円(基板4枚付き)

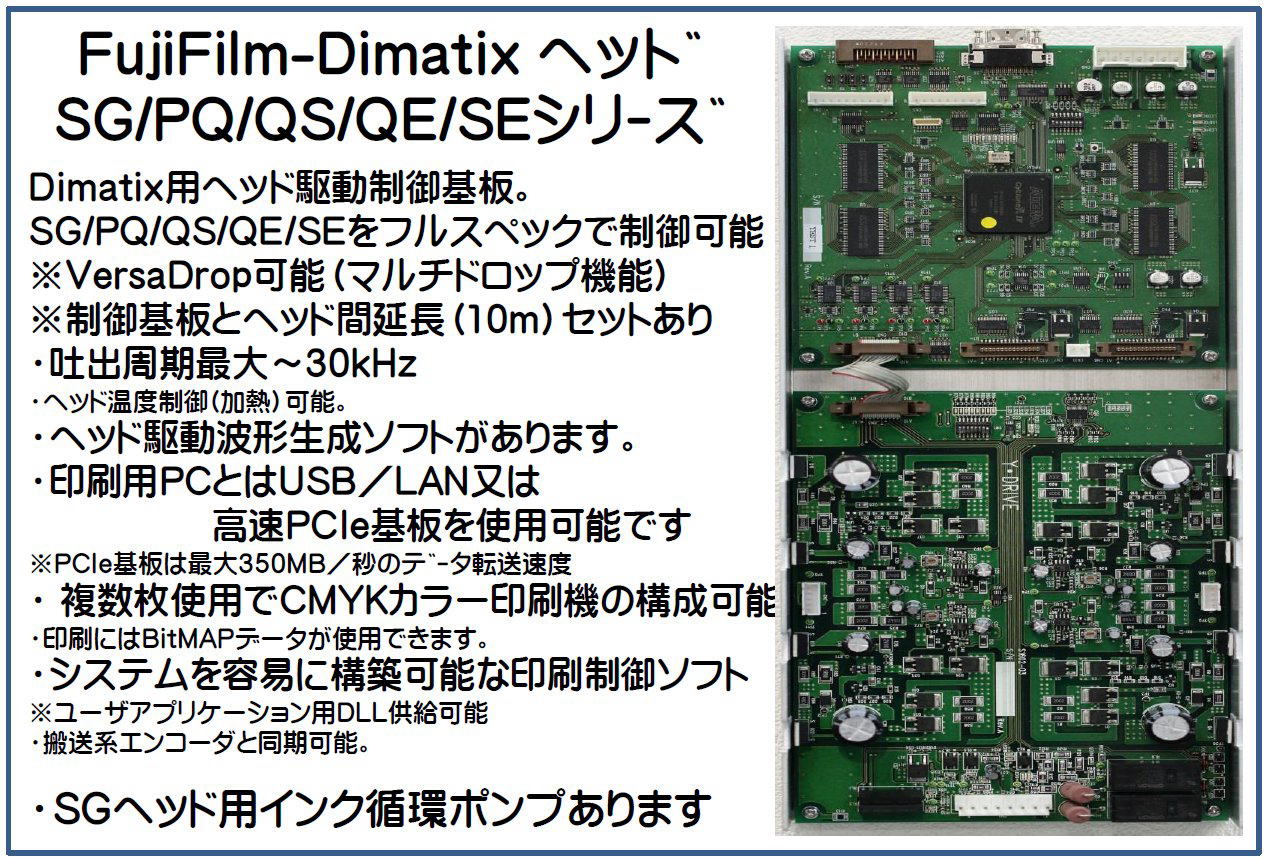

   FujiFilm_Dimatix 社  ヘッド PQ/QS/QE etc


印刷機開発用 スターターキット
 Dimatix制御AMP・印刷制御ソフト込(CMYK可能)
   ⇒
総額¥490万円(基板4枚付き)


Dimatix用ヘッド駆動制御基板です。SG/PQ/QS/QEを制御可能です。
パルス幅可変可能。ヘッド駆動波形生成ソフト(オプション)があります。
吐出周期最大
20kHz搬送系エンコーダと同期可能。
印刷用
PCと専用PCIe基板で接続可能。  最大10ヘッド可能です。
印刷には
BitMAPデータが使用できます。印刷制御ソフトもあります。

インク循環ポンプも別売で供給します  @60万円/台


○○○○○○○○イメージ

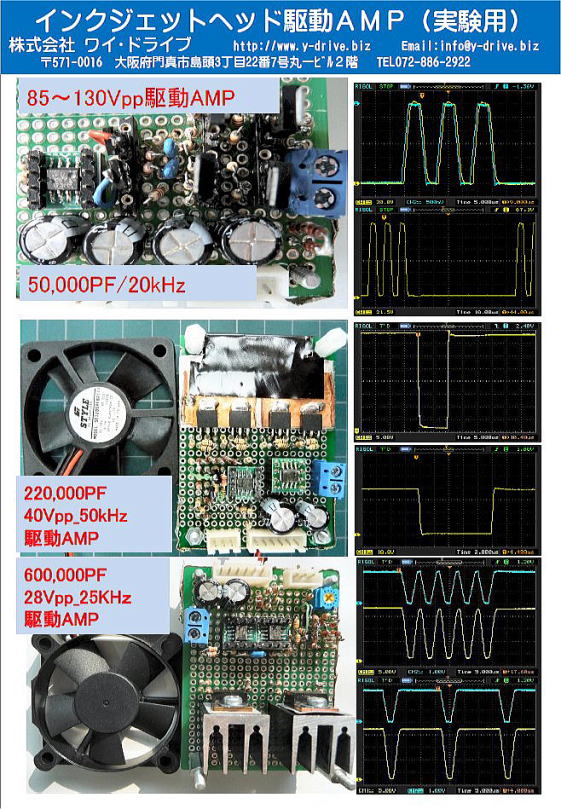

「アナログ系・混在電子回路 高速/高精度・各種駆動回路」

・高速DCアンプ(High slew rate:500V/μS)・高出力(±100V) による
 駆動回路・装置開発
・SH系マイクロコンピュータ制御による駆動装置





     駆動AMP

           各社PZT駆動を可能とする
     上記の回路を基板化して供給可能です
