  ベンチャー企業が取組む印刷工法による     「有機FET論理回路製作記」

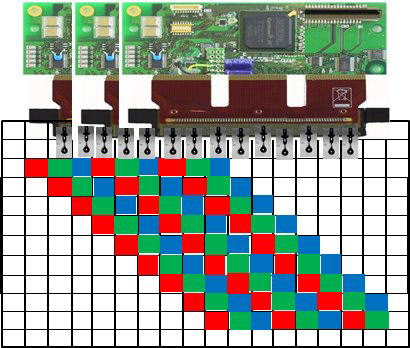

Full.DPN技術(Drive Per Nozzle/Drop volume correct Per Nozzle
)

: ノズル単位で±1%の液滴量を調整・補正するインクジェット吐出制御を用いた

有機FET論理回路製作、金属・絶縁・有機材料等を6層積上げて塗分けです

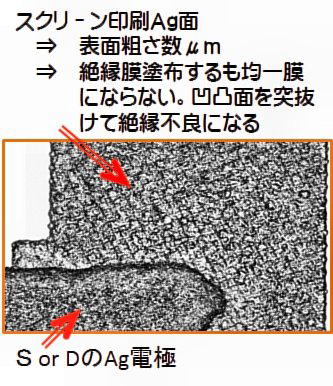

 ゲート絶縁膜は薄さが命ですがスクリーン印刷電極では薄くするのが困難





          インクジェットによる塗布工法を実験する

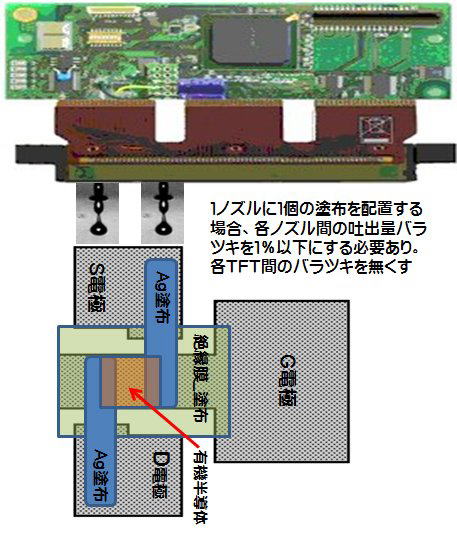

       DPN吐出制御可能なヘッドを使用する



        Dimatix SE-3等         4~5層を塗布
    コニカミノルタ
KM256LNB

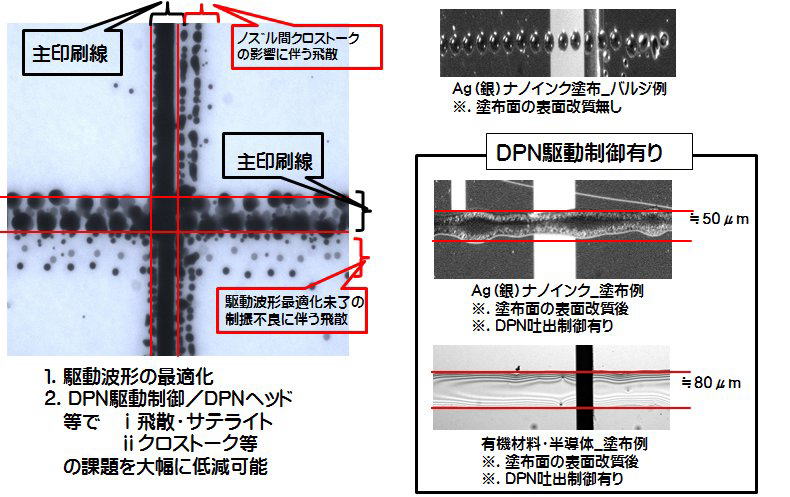

               DPN吐出制御の効果 事例




          DPN吐出精密制御を使用して
     単FET 素子を作製してみました






      TFT    FET特性

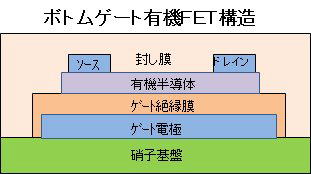

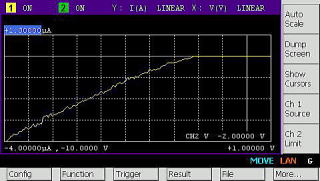

      単FET素子構成    S固定/G可変のS電流変化

     FET出力  FET出力

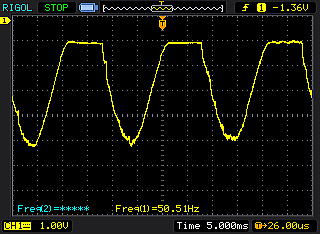

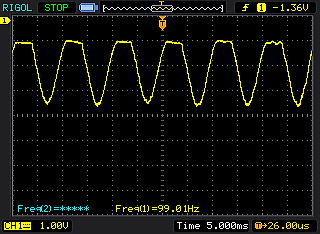

    同上素子の50Hz動作     100Hz動作

       初歩的な、FET動作を確認できたのですが


         液滴

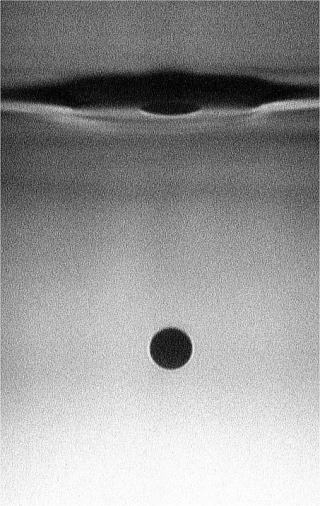

         Agナノインクも1滴に調整できた


         液滴

         有機半導体インクも1滴に調整できた



  DPN吐出制御により、有機FET素子に必要なインク吐出を確認した


          有機TFT

      今後の課題

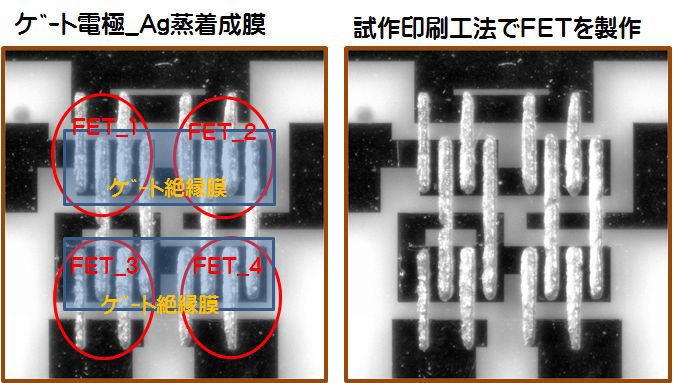

    P型有機FET4個による疑似CMOS回路構成の実現が課題
